Systemair KONIKA-A 200 Luftauslass

TSR-200 ist ein runder Deckenauslass, der über den integrierten Anschlusskasten mit der Geräuschisolierung verfügt. Der Deckenauslass enthält auch eine einstellbare Frontplatte, deren Schlitz auf 10-30 mm für die Erhöhung der Reichweite vom Luftstrom 0,2 gestellt werden kann. Dank dieser Möglichkeit kann das geforderte Luftverteilungsmuster nach der aktuellen Bauverfügung oder nach den Ansprüchen der Kunden erzielt werden.

Dieser Deckenauslass kann auch für die Abluft verwendet werden und ist für die sichtbare Montage bestimmt.

TSR 200 besteht aus der Frontplatte und aus einem Anschlusskasten mit der Schalldämmung, der über die Gummidichtung und Regulierklappe verfügt. Die Frontplatte besteht aus dem schalldämmenden Material. Der Schlitz ist im Umfang von 10, 20 und 30 mm verstellbar. Der Anschlusskasten enthält die Anschlüsse für die Druckmessung.

Der Deckenauslass TSR dient für die Verteilung der gekühlten Luft mit der maximalen Temperaturdifferenz dT = 12 K.

Das Material der Frontplatte und des Anschlusskastens besteht aus weißem verzinkten Stahlblech RAL 9003 (Glanz 30 %).

Montage
TSR kann durch das Aufhängen oder direkt in die Decke montiert werden. Bei der Montage in die Decke wird die Frontplatte entfernt und der Anschlusskasten wird mithilfe von Schrauben direkt an die Decke befestigt. Im Fall der Montage durch das Aufhängen wird der Anschlusskasten mithilfe von Montagekonsolen befestigt.

TSK-100 ist ein runder Deckenauslass mit verstellbarem Schlitz und perforierter Frontplatte. Er kann auch für die Abluft verwendet werden.

Der Deckenauslass besteht aus zwei Teilen, die in verschiedenen Positionen eingestellt werden können, um die geforderte Reichweite der Luftströmung zu erzielen. Der Luftauslass kann auch für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft von der gekühlten Luft ΔT = 10K verwendet werden.

Das Material des Luftauslasses besteht aus weißem verzinkten Stahlblech RAL 9003 (Glanz 30 %).

Montage
TST wird direkt an das Rundrohr gesteckt. Wenn das Ventil in den Anschlusskasten PER gesteckt ist, soll vor dem Kasten ein gerades Rohrstück legt. Das Rohr muss viermal länger sein als sein Durchmesser.

TSK-125 ist ein runder Deckenauslass mit verstellbarem Schlitz und perforierter Frontplatte. Er kann auch für die Abluft verwendet werden.

Der Deckenauslass besteht aus zwei Teilen, die in verschiedenen Positionen eingestellt werden können, um die geforderte Reichweite der Luftströmung zu erzielen. Der Luftauslass kann auch für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft von der gekühlten Luft ΔT = 10K verwendet werden.

Das Material des Luftauslasses besteht aus weißem verzinkten Stahlblech RAL 9003  (Glanz 30 %).

Montage
TST wird direkt an das Rundrohr gesteckt. Wenn das Ventil in den Anschlusskasten PER gesteckt ist, soll vor dem Kasten ein gerades Rohrstück legt. Das Rohr muss viermal länger sein als sein Durchmesser.

TST-125 ist ein runder, Decken-, Zuluftauslass mit dem verstellbaren Schlitz.

Er besteht aus zwei Teilen, aus denen die Frontplatte in verschiedene Positionen eingestellt werden kann, deshalb wird die geforderte Reichweite der Luftströmung erreicht. Die Frontplatte verfügt über die Geräuschisolierung. Der Zuluftauslass enthält einen Schirm aus dem Polyurethanschaum, der für die Einstellung des Luftverteilungsmusters (180°) dient.

Der Zuluftauslass TST dient für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft ΔT = 10K.

Das Material des Zuluftauslasses besteht aus dem weißen verzinkten Stahlblech RAL9003 (Glanz 30 %).

Montage
TST wird direkt an das Rundrohr gesteckt. Wenn das Ventil in den Anschlusskasten PER gesteckt ist, soll vor dem Kasten ein gerades Rohrstück legt. Das Rohr muss viermal länger sein als sein Durchmesser.

TSK-200 ist ein runder Deckenauslass mit verstellbarem Schlitz und perforierter Frontplatte. Er kann auch für die Abluft verwendet werden.

Der Deckenauslass besteht aus zwei Teilen, die in verschiedenen Positionen eingestellt werden können, um die geforderte Reichweite der Luftströmung zu erzielen. Der Luftauslass kann auch für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft von der gekühlten Luft ΔT = 10K verwendet werden.

Das Material des Luftauslasses besteht aus weißem verzinkten Stahlblech RAL 9003 (Glanz 30 %).

Montage
TST wird direkt an das Rundrohr gesteckt. Wenn das Ventil in den Anschlusskasten PER gesteckt ist, soll vor dem Kasten ein gerades Rohrstück legt. Das Rohr muss viermal länger sein als sein Durchmesser.

TSR-250 ist ein runder Deckenauslass, der über den integrierten Anschlusskasten mit der Geräuschisolierung verfügt. Der Deckenauslass enthält auch eine einstellbare Frontplatte, deren Schlitz auf 10-30 mm für die Erhöhung der Reichweite vom Luftstrom 0,2 gestellt werden kann. Dank dieser Möglichkeit kann das geforderte Luftverteilungsmuster nach der aktuellen Bauverfügung oder nach den Ansprüchen der Kunden erzielt werden.

Dieser Deckenauslass kann auch für die Abluft verwendet werden und ist für die sichtbare Montage bestimmt.

TSR 250 besteht aus der Frontplatte und aus einem Anschlusskasten mit der Schalldämmung, der über die Gummidichtung und Regulierklappe verfügt. Die Frontplatte besteht aus dem schalldämmenden Material. Der Schlitz ist im Umfang von 10, 20 und 30 mm verstellbar. Der Anschlusskasten enthält die Anschlüsse für die Druckmessung.

Der Deckenauslass TSR dient für die Verteilung der gekühlten Luft mit der maximalen Temperaturdifferenz dT = 12 K.

Das Material der Frontplatte und des Anschlusskastens besteht aus weißem verzinkten Stahlblech RAL 9003 (Glanz 30 %).

Montage
TSR kann durch das Aufhängen oder direkt in die Decke montiert werden. Bei der Montage in die Decke wird die Frontplatte entfernt und der Anschlusskasten wird mithilfe von Schrauben direkt an die Decke befestigt. Im Fall der Montage durch das Aufhängen wird der Anschlusskasten mithilfe von Montagekonsolen befestigt.

KONIKA 315 ist ein selbstständiger runder Deckenauslass, der aus dem verzinkten Stahlblech hergestellt wird und für die Zu- oder Abluft dient. Der Auslass ist weiß (RAL 9003) und ist die passende Wahl in die Verwaltungsräume oder Geschäftsräume.

Verfügbar in den Durchmessern ø160, ø200, ø250 und ø315 mm.

Zum Bestandteil der Lieferung gehört auch die Konsole für die Fixierung an das Rundrohr Konika Bar. Es ist empfohlen, den Luftauslass zusammen mit einem Anschlusskasten THOR zu montieren, der für die Einstellung des genauen Luftvolumenstroms dient. Er ist für die Deckenmontage bestimmt. Der Deckenauslass kann direkt an das Rohr (ø160-315) angeschlossen werden.

Der Deckenauslass verteilt kalte oder warme Luft. Dank der hohen Induktion kann die maximale Temperaturdifferenz der Zu- und Innenluft bis ΔT=12K betragen.

Montage
Für den guten Lauf ist es nötig, vor den Anschlusskasten THOR ein gerades Stück des Rohrs, dessen Länge viermal länger als sein Durchmesser ist, und zwischen dem Kasten und Luftauslass ein gerades Rohr (Länge=1 x Rohrdurchmesser) einzubauen. Konika wird an das Rundrohr mithilfe von einem Bajonettverschluss Konika Bar befestigt, der zunächst an das Rohr befestigt wird und zuletzt der Auslass angesteckt und mit der Schraube befestigt wird.

TSK-160 ist ein runder Deckenauslass mit verstellbarem Schlitz und perforierter Frontplatte. Er kann auch für die Abluft verwendet werden.

Der Deckenauslass besteht aus zwei Teilen, die in verschiedenen Positionen eingestellt werden können, um die geforderte Reichweite der Luftströmung zu erzielen. Der Luftauslass kann auch für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft von der gekühlten Luft ΔT = 10K verwendet werden.

Das Material des Luftauslasses besteht aus weißem verzinkten Stahlblech RAL 9003 (Glanz 30 %).

Montage
TST wird direkt an das Rundrohr gesteckt. Wenn das Ventil in den Anschlusskasten PER gesteckt ist, soll vor dem Kasten ein gerades Rohrstück legt. Das Rohr muss viermal länger sein als sein Durchmesser.

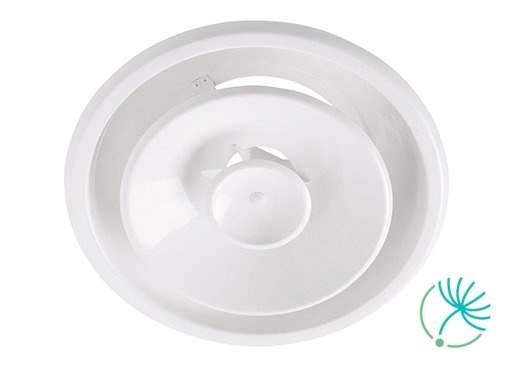

KONIKA-A ist ein selbstständiger runder, Zuluft/Abluft-, Deckenauslass, der für die Deckenmontage bestimmt ist. Dank einem inneren Kegel kann die Luftströmung horizontal oder vertikal reguliert werden. Der Kegel wird durch die Teildrehung eingestellt.

Der Deckenauslass KONIKA-A ist aus dem weißen verzinkten Stahlblech RAL 9003 hergestellt. Er ist eine passende Wahl in die Verwaltungsräume oder Geschäftsräume.

Dieser Luftauslass besteht aus dem festen Außenkegel und einem doppelten Mittelkegel, der das Verteilungsmuster vom horizontalen zum horizontalen ändern kann. Der doppelte Kegel ist abnehmbar. Es ist empfohlen, den Luftauslass zusammen mit einem Anschlusskasten THOR zu montieren, der für die Einstellung des Luftvolumenstroms dient.

Er kann direkt an das Rohr (ø160-500) befestigt werden, verteilt die Kalt- oder Warmluft und reguliert ihre Strömung ohne das Auslösen des Zuggefühls (VAV). Die maximale Temperaturdifferenz der Zu- und Innenluft beträgt ΔT=10K.

Montage
Für den guten Lauf ist es nötig, vor den Anschlusskasten THOR ein gerades Stück des Rohrs, dessen Länge viermal länger als sein Durchmesser ist, und zwischen dem Kasten und Luftauslass ein gerades Rohr (seine Länge=1 x Rohrdurchmesser) einzubauen. Konika-A wird an das Rundrohr nach der vorangehenden Demontage des inneren Kegels gesteckt (Druck und kleine Teildrehung). Dann wird der Luftauslass an das Rohr durch die Nietung oder das Anschrauben befestigt. Zuletzt wird der innere doppelte Kegel mit der geforderten Einstellung (vertikales oder horizontales Luftverteilungsmuster) aufgesetzt und befestigt.

TST-160 ist ein runder, Decken-, Zuluftauslass mit dem verstellbaren Schlitz.

Er besteht aus zwei Teilen, aus denen die Frontplatte in verschiedene Positionen eingestellt werden kann, deshalb wird die geforderte Reichweite der Luftströmung erreicht. Die Frontplatte verfügt über die Geräuschisolierung. Der Zuluftauslass enthält einen Schirm aus dem Polyurethanschaum, der für die Einstellung des Luftverteilungsmusters (180°) dient.

Der Zuluftauslass TST dient für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft ΔT = 10K.

Das Material des Zuluftauslasses besteht aus dem weißen verzinkten Stahlblech RAL9003 (Glanz 30 %).

Montage
TST wird direkt an das Rundrohr gesteckt. Wenn das Ventil in den Anschlusskasten PER gesteckt ist, soll vor dem Kasten ein gerades Rohrstück legt. Das Rohr muss viermal länger sein als sein Durchmesser.

KONIKA-A ist ein selbstständiger runder, Zuluft/Abluft-, Deckenauslass, der für die Deckenmontage bestimmt ist. Dank einem inneren Kegel kann die Luftströmung horizontal oder vertikal reguliert werden. Der Kegel wird durch die Teildrehung eingestellt.

Der Deckenauslass KONIKA-A ist aus dem weißen verzinkten Stahlblech RAL 9003 hergestellt. Er ist eine passende Wahl in die Verwaltungsräume oder Geschäftsräume.

Dieser Luftauslass besteht aus dem festen Außenkegel und einem doppelten Mittelkegel, der das Verteilungsmuster vom horizontalen zum horizontalen ändern kann. Der doppelte Kegel ist abnehmbar. Es ist empfohlen, den Luftauslass zusammen mit einem Anschlusskasten THOR zu montieren, der für die Einstellung des Luftvolumenstroms dient.

Er kann direkt an das Rohr (ø160-500) befestigt werden, verteilt die Kalt- oder Warmluft und reguliert ihre Strömung ohne das Auslösen des Zuggefühls (VAV). Die maximale Temperaturdifferenz der Zu- und Innenluft beträgt ΔT=10K.

Montage
Für den guten Lauf ist es nötig, vor den Anschlusskasten THOR ein gerades Stück des Rohrs, dessen Länge viermal länger als sein Durchmesser ist, und zwischen dem Kasten und Luftauslass ein gerades Rohr (seine Länge=1 x Rohrdurchmesser) einzubauen. Konika-A wird an das Rundrohr nach der vorangehenden Demontage des inneren Kegels gesteckt (Druck und kleine Teildrehung). Dann wird der Luftauslass an das Rohr durch die Nietung oder das Anschrauben befestigt. Zuletzt wird der innere doppelte Kegel mit der geforderten Einstellung (vertikales oder horizontales Luftverteilungsmuster) aufgesetzt und befestigt.

KONIKA 200 ist ein selbstständiger runder Deckenauslass, der aus dem verzinkten Stahlblech hergestellt wird und für die Zu- oder Abluft dient. Der Auslass ist weiß (RAL 9003 ) und ist die passende Wahl in die Verwaltungsräume oder Geschäftsräume.

Verfügbar in den Durchmessern ø160, ø200, ø250 und ø315 mm.

Zum Bestandteil der Lieferung gehört auch die Konsole für die Fixierung an das Rundrohr Konika Bar. Es ist empfohlen, den Luftauslass zusammen mit einem Anschlusskasten THOR zu montieren, der für die Einstellung des genauen Luftvolumenstroms dient. Er ist für die Deckenmontage bestimmt. Der Deckenauslass kann direkt an das Rohr (ø160-315) angeschlossen werden.

Der Deckenauslass verteilt kalte oder warme Luft. Dank der hohen Induktion kann die maximale Temperaturdifferenz der Zu- und Innenluft bis ΔT=12K betragen.

Montage
Für den guten Lauf ist es nötig, vor den Anschlusskasten THOR ein gerades Stück des Rohrs, dessen Länge viermal länger als sein Durchmesser ist, und zwischen dem Kasten und Luftauslass ein gerades Rohr (Länge=1 x Rohrdurchmesser) einzubauen. Konika wird an das Rundrohr mithilfe von einem Bajonettverschluss Konika Bar befestigt, der zunächst an das Rohr befestigt wird und zuletzt der Auslass angesteckt und mit der Schraube befestigt wird.
