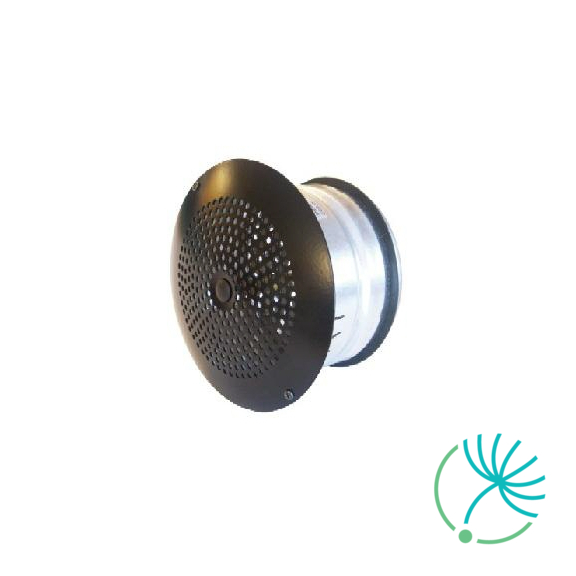

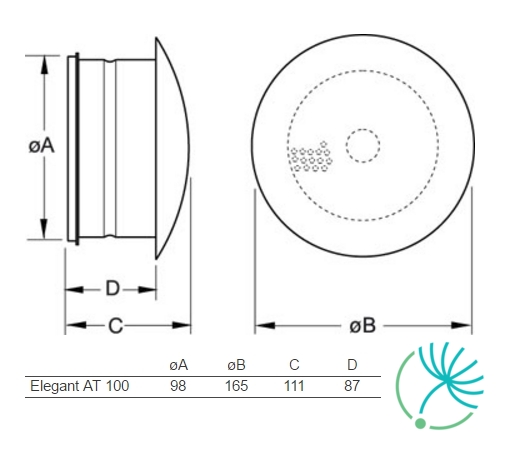

Systemair Elegant AT 100 Luftauslass

IGK ist ein Ansauggitter aus dem quadratischen verzinkten Stahlblech, das für Die Zu- oder Abluft für die Außenmontage dient.

Das Gitter verfügt über einen Rundanschluss, der die Gummidichtung und auch das Insektenschutzgitter enthält.

IGC ist ein rundes Gitter, das für Die Zu- oder Abluft für die Außenmontage dient.

Es ist mit dem Schutznetz aus dem rostfreien Stahl ausgestattet (12x12 mm). Verfügbare Durchmesser ø100-250 mm.

Das Gitter wird aus dem Aluminium hergestellt. Der Lamellenabstand ist 19 mm, die Lamellenneigung ist 35°.

Das Gitter wird an das Rundrohr gesteckt und mit den Schrauben durch die vorbereitete Löcher befestigt.

EFF ist ein Abluftventil geeignet für die Decken- oder Wandmontage. Mithilfe der Gegenmutter kann die verstellbare Zentralscheibe befestigt werden, dank welcher der Luftdruck und damit auch der Luftvolumenstrom geregelt werden können.

Das Ventil wird aus dem verzinkten Stahlblech hergestellt. Der Standardfarbton ist weiß RAL9003. Die Größe von EFF 160 kann auch für die Anbindung an das Rohr mit dem Durchmesser ø150 verwendet werden.

Das Ventil kann mithilfe des Montagerahmens RFU/RFP oder direkt an das Spirorohr eingebaut werden.

TSR-160 ist ein runder Deckenauslass, der über den integrierten Anschlusskasten mit der Geräuschisolierung verfügt. Der Deckenauslass enthält auch eine einstellbare Frontplatte, deren Schlitz auf 10-30 mm für die Erhöhung der Reichweite vom Luftstrom 0,2 gestellt werden kann. Dank dieser Möglichkeit kann das geforderte Luftverteilungsmuster nach der aktuellen Bauverfügung oder nach den Ansprüchen der Kunden erzielt werden.

Dieser Deckenauslass kann auch für die Abluft verwendet werden und ist für die sichtbare Montage bestimmt.

TSR 160 besteht aus der Frontplatte und aus einem Anschlusskasten mit der Schalldämmung, der über die Gummidichtung und Regulierklappe verfügt. Die Frontplatte besteht aus dem schalldämmenden Material. Der Schlitz ist im Umfang von 10, 20 und 30 mm verstellbar. Der Anschlusskasten enthält die Anschlüsse für die Druckmessung.

Der Deckenauslass TSR dient für die Verteilung der gekühlten Luft mit der maximalen Temperaturdifferenz dT = 12 K.

Das Material der Frontplatte und des Anschlusskastens besteht aus weißem verzinkten Stahlblech RAL 9003 (Glanz 30 %).

Montage
TSR kann durch das Aufhängen oder direkt in die Decke montiert werden. Bei der Montage in die Decke wird die Frontplatte entfernt und der Anschlusskasten wird mithilfe von Schrauben direkt an die Decke befestigt. Im Fall der Montage durch das Aufhängen wird der Anschlusskasten mithilfe von Montagekonsolen befestigt.

CAP-C-315 ist ein Decken-, Zuluft/Abluft-, Düsendurchlass, der für die Sichtmontage bestimmt ist. Der Düsendurchlass verfügt über den Anschlusskasten mit der Geräuschisolierung (Seitenanschluss). Jede Düse kann selbstständig unter beliebigen Winkel (360°) eingestellt werden. Der Luftauslass eignet sich für die Räume ohne Zwischendecke.

Der Luftauslass CAP-C besteht aus der Frontplatte mit den Düsen und aus einem Anschlusskasten mit der Geräuschisolierung, der über die Klappe und den Anschlussflansch mit der Gummidichtung verfügt. Die Breite des Seitenschlitzes kann im Bereich von 0 bis 20 mm eingestellt werden und damit der Luftvolumenstrom kann erhöht werden. Es ist möglich, das beliebige Luftverteilungsmuster ohne die Erhöhung vom Geräuschpegel, Druckverlust oder die Änderung des Luftvolumenstroms zu schaffen, weil jede Düse selbstständig unter beliebigen Winkel eingestellt werden kann.

CAP-C verteilt die Kalt- oder Warmluft ohne das Auslösen des Luftzugs (VAV). Die maximale Temperaturdifferenz bei der Zuluft von abgekühlter Luft beträgt ΔT=12K.

Das Material des Luftauslasses und Anschlusskastens besteht aus dem weißen verzinkten Stahlblech RAL 9003. Die Düsen bestehen aus dem recyclingfähigen ABS Kunststoff.

Montage
Die Montage wird durch das Aufhängen oder durch die Befestigung gerade in die Decke ausgeübt.

TFF ist ein rundes Zuluftventil geeignet für die Deckenmontage. Es besteht aus der Einströmdüse und einer Zentralscheibe, die mit dem schalldämmenden Material beschichtet ist.

Die TFF Ventile werden aus dem verzinkten Stahlblech mit dem Anstrich RAL9003 hergestellt.

Dank ihren technischen Eigenschaften verfügen die Ventile über breite Anwendungsmöglichkeiten. Die Reichweite und der Druckverlust können durch das Drehen der Zentralscheibe reguliert werden.

Das Ventil TFF eignet sich auch für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft der gekühlten Luft ΔT = 10K.

TFF wird mithilfe der Federn einfach entweder in das Montagerahmen RFU oder direkt an das Rohr befestigt werden.

Balance-E ist ein rundes Abluftventil mit dem aerodynamischen Ventilkegel. Das Ventil wird durch gute Werte hinsichtlich des Geräuschpegels, Druckverlusts und Luftvolumenstroms gekennzeichnet. Das Ventil wird in das Montagerahmen oder direkt an das Rundrohr eingebaut und ist für die Wand- oder Deckenmontage geeignet.

Balance-E wird aus dem recyclingfähigen Polypropylen hergestellt und ist temperaturbeständig bis +100 °C. Dieses Material ist beständig auch gegen die Mehrheit von Chemikalien in geringen Konzentrationen. Das Ventil wird in weißer Ausführung RAL9003 geliefert.

Der verstellbare Kegel wird im Uhrzeigersinn oder gegen Uhrzeigersinn geschraubt, dass sich ein paar Millimeter dicker Schlitz für die Erzielung des geforderten Luftvolumenstroms geschafft wird.

IGC ist ein rundes Gitter, das für Die Zu- oder Abluft für die Außenmontage dient.

Es ist mit dem Schutznetz aus dem rostfreien Stahl ausgestattet (8x8 mm). Verfügbare Durchmesser ø100-250 mm.

Das Gitter wird aus dem Aluminium hergestellt. Der Lamellenabstand ist 14 mm, die Lamellenneigung ist 35°.

Das Gitter wird an das Rundrohr gesteckt und mit den Schrauben durch die vorbereitete Löcher befestigt.

IGC ist ein rundes Gitter, das für Die Zu- oder Abluft für die Außenmontage dient.

Es ist mit dem Schutznetz aus dem rostfreien Stahl ausgestattet (8x8 mm). Verfügbare Durchmesser ø100-250 mm.

Das Gitter wird aus dem Aluminium hergestellt. Der Lamellenabstand ist 19 mm, die Lamellenneigung ist 35°.

Das Gitter wird an das Rundrohr gesteckt und mit den Schrauben durch die vorbereitete Löcher befestigt.

EFFC ist ein Abluftventil geeignet für die Decken- oder Wandmontage. Mithilfe der Gegenmutter kann die verstellbare Zentralscheibe befestigt werden, dank welcher der Luftdruck und damit auch der Luftvolumenstrom geregelt werden können.

Das Ventil wird aus dem verzinkten Stahlblech hergestellt. Der Standardfarbton ist weiß RAL9003. Die Größe von EFFC 160 kann auch für die Anbindung an das Rohr mit dem Durchmesser ø150 verwendet werden.

Zum Bestandteil der Lieferung des EFFC Ventils gehört auch das Montagerahmen.

TFF ist ein rundes Zuluftventil geeignet für die Deckenmontage. Es besteht aus der Einströmdüse und einer Zentralscheibe, die mit dem schalldämmenden Material beschichtet ist.

Die TFF Ventile werden aus dem verzinkten Stahlblech mit dem Anstrich RAL9003 hergestellt.

Dank ihren technischen Eigenschaften verfügen die Ventile über breite Anwendungsmöglichkeiten. Die Reichweite und der Druckverlust können durch das Drehen der Zentralscheibe reguliert werden.

Das Ventil TFF eignet sich auch für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft der gekühlten Luft ΔT = 10K.

TFF wird mithilfe der Federn einfach entweder in das Montagerahmen RFU oder direkt an das Rohr befestigt werden.

EFFC ist ein Abluftventil geeignet für die Decken- oder Wandmontage. Mithilfe der Gegenmutter kann die verstellbare Zentralscheibe befestigt werden, dank welcher der Luftdruck und damit auch der Luftvolumenstrom geregelt werden können.

Das Ventil wird aus dem verzinkten Stahlblech hergestellt. Der Standardfarbton ist weiß RAL9003. Die Größe von EFFC 160 kann auch für die Anbindung an das Rohr mit dem Durchmesser ø150 verwendet werden.

Zum Bestandteil der Lieferung des EFFC Ventils gehört auch das Montagerahmen.
