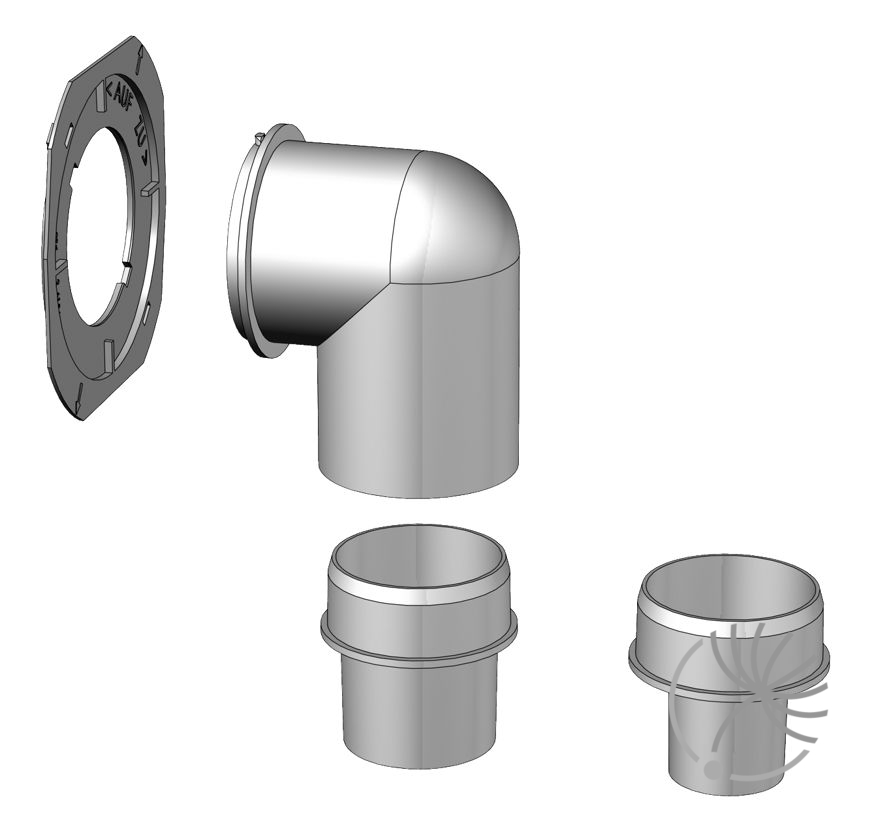

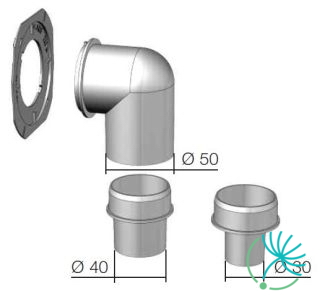

Helios ELS-WCS Set für Absaugung direkt von Toilettenbecken

Ein Türlüftungsgitter aus dem Kunststoff, das die Zuluft in Sozialeinrichtungen und andere Räume ermöglicht. Es wird in den Ausschnitt in der Tür montiert werden und besteht aus zwei Teilen, die nach der Aufschiebung von beiden Seiten mit den Schrauben festgezogen werden.

COM 2 ist ein Drehzahlumschalter mit zwei Positionen, die für die Umschaltung und Abschaltung von Ventilatoren bestimmt ist. Der Kasten wird aus dem Kunststoff hergestellt.

Die Rückschlagklappe hat dichte Ausführung nach der Norm ÖN M 6027. Die Flügelklappe wird aus Rahmen und Silikonmembran gebildet. Die Klappe eignet sich für die Installation in vertikale oder horizontale Lage. Die Montage wird durch den Einschub in das Rohr realisiert. Die Klappe enthält die Dichtung für die Befestigung und Fixation in Rohr.

• Anwendung in Rundrohr
• Ausführung mit Magnet
• hergestellt aus Kunststoff
• Installation vorrangig in vertikaler Lage

Montage
Es ist notwendig, sich die Luftströmung bewusst zu werden. Die Rückschlagklappe muss demontiert werden und für den Service und Bedienung zugänglich sein. Die Achse der Rückschlagklappe muss immer in horizontaler Lage sein. Die Teildrehung der Achse verhindert richtiges Funktionieren. Legen Sie die Rückschlagklappe RSKW 160 in Rohr senkrecht, max. 0°– 5° gegen Richtung der Luftströmung Für die Sicherstellung von einfacheren Service ist es empfohlen, die Klappe in das Revisionsstück RD - Instabox zu montieren.

Wand-Satz BVK

Wand-Satz BVK besteht aus flexiblem Aluminiumrohr (Länge 350 mm und øD 150 mm) und Wandgitter (□E 180 mm).

Der Drehazhalumschalter in der Kunststoffausführung. Auf- oder Unterputzmontage. Geeignet für den Ventilator mit zwei Geschwindigkeitsstufen.

Die Rückschlagklappe hat dichte Ausführung nach der Norm ÖN M 6027. Die Flügelklappe wird aus Rahmen und Silikonmembran gebildet. Die Klappe eignet sich für die Installation in vertikale oder horizontale Lage. Die Montage wird durch den Einschub in das Rohr realisiert. Die Klappe enthält die Dichtung für die Befestigung und Fixation in Rohr.

• Anwendung in Rundrohr
• Ausführung mit Magnet
• hergestellt aus Kunststoff
• Installation vorrangig in vertikaler Lage

Montage
Es ist notwendig, sich die Luftströmung bewusst zu werden. Die Rückschlagklappe muss demontiert werden und für den Service und Bedienung zugänglich sein. Die Achse der Rückschlagklappe muss immer in horizontaler Lage sein. Die Teildrehung der Achse verhindert richtiges Funktionieren. Legen Sie die Rückschlagklappe RSKW 200 ED in Rohr senkrecht, max. 0°– 5° gegen Richtung der Luftströmung. Für die Sicherstellung von einfacheren Service ist es empfohlen, die Klappe in das Revisionsstück RD - Instabox zu montieren.

Wand-Satz BVK

Wand-Satz BVK besteht aus flexiblem Aluminiumrohr (Länge 350 mm und øD 100 mm) und Wandgitter (□E 140 mm).

HIG 2 dient als externer Feuchtigkeitssensor und Nachlaufzeit für die Steuerung von DCV Systemen, Ventilatoren, Entfeuchtern und Luftbefeuchtern.

• er schaltet sich nach der Einstellung bei relativer Feuchtigkeit ein
• Arbeitsbereich 40–90 %

• Einstellung der Nachlaufzeit 1–25 min

ZN 708 ist ein Gerät, das für die Abschaltverzögerung von Axial- und Radialventilatoren bestimmt ist. Die Dauer der Nachlaufzeit ist fest bestimmt auf circa 7 min. (± 1 min). Der Einschalter wird durch den Schalter von Innenraumbeleuchtung oder durch den Knopf gesteuert.

Technische Parameter:

• fest eingestellte Zeit
• er ist in einem Plastikgehäuse integriert, das unter Schalter platziert werden kann
• Nachlaufintervall Typ 708 – 7±1 Minute (geeignet für WC)
• Nachlaufintervall Typ 715 – 15±1 Minute (geeignet für Badezimmer)

CT 12/14 R ist der Transformator für kleine Ventilatoren mit sicherer Spannung von 12 V. Seine Aufgabe ist die Spannung von 230 V auf 12 V zu transformieren. Noch dazu ist er mit der Nachlaufzeit 1-30 Minuten ausgestattet.

RD 160 Instabox ist ein Revisionsstück für die Verbindung von Spiro-Rohren, Formstücken und Schläuchen. Es kann auch für den einfacheren Service der Rückschlagklappe RSKW benutzt werden.

Doppelflügel-Rücksaugeklappe aus dem Kunststoff mit Feder

Geeignet für Ventilatoren BF, bzw. IF
