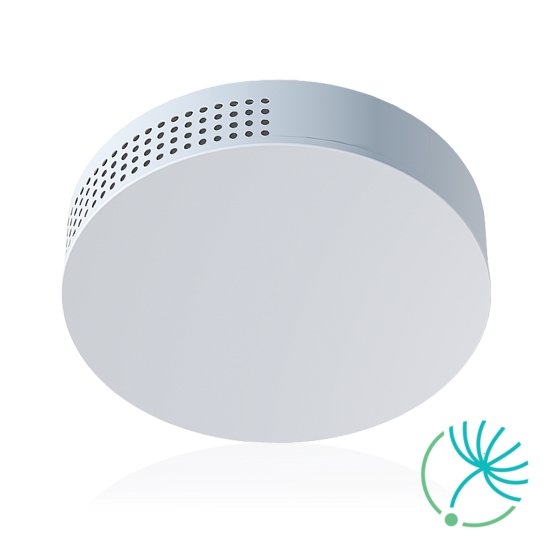

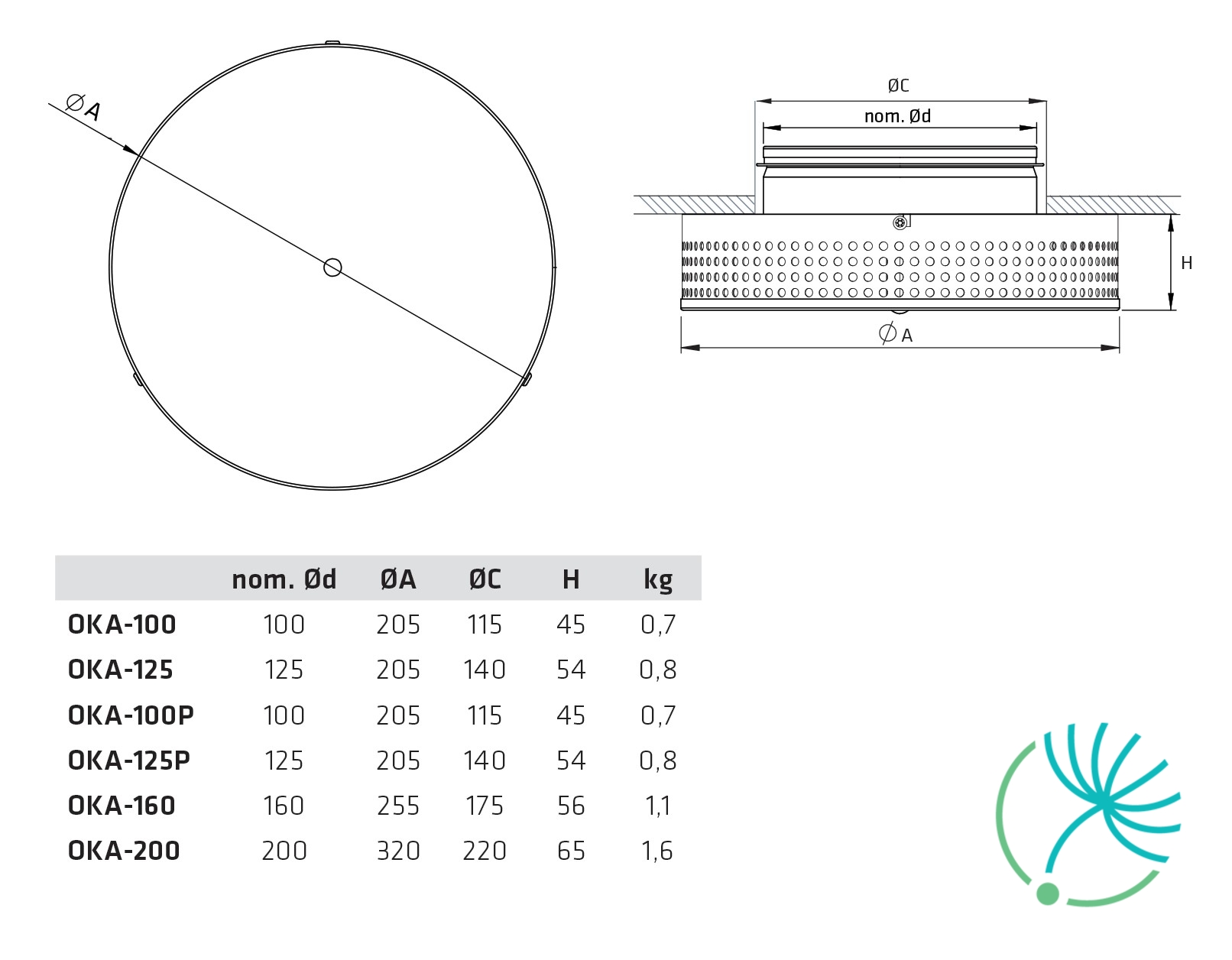

Climecon OKA 100 weißer Deckenauslass

IGK ist ein Ansauggitter aus dem quadratischen verzinkten Stahlblech, das für Die Zu- oder Abluft für die Außenmontage dient.

Das Gitter verfügt über einen Rundanschluss, der die Gummidichtung und auch das Insektenschutzgitter enthält.

IGK ist ein Ansauggitter aus dem quadratischen verzinkten Stahlblech, das für Die Zu- oder Abluft für die Außenmontage dient.

Das Gitter verfügt über einen Rundanschluss, der die Gummidichtung und auch das Insektenschutzgitter enthält.

Balance-E ist ein rundes Abluftventil mit dem aerodynamischen Ventilkegel. Hinsichtlich des Geräuschpegels, Druckverlusts und Luftvolumenstroms wird das Ventil durch gute Werte gekennzeichnet. Das Ventil wird in das Montagerahmen oder direkt an das Rundrohr eingebaut und ist für die Wand- oder Deckenmontage geeignet.

Balance-E wird aus dem recyclingfähigen Polypropylen hergestellt und ist temperaturbeständig bis +100 °C. Dieses Material ist beständig auch gegen die Mehrheit von Chemikalien in geringen Konzentrationen. Das Ventil wird in weißer Ausführung RAL9003 geliefert.

Der verstellbare Kegel wird im Uhrzeigersinn oder gegen Uhrzeigersinn geschraubt, dass sich ein paar Millimeter dicker Schlitz für die Erzielung des geforderten Luftvolumenstroms geschafft wird.

Der Wandauslass BOR-R wird aus dem verzinkten Stahlblech hergestellt und ist weiß pulverbeschichtet (RAL 9003, Glanz 30 %). Innen des Wandauslasses befindet sich der platte Einstellmechanismus (9 feststellbare Positionen) für die Einstellung des Luftvolumenstroms.

Dank seinem zeitlosen Design eignet sich der Wandauslass nicht nur für die Residenzprojekte aber auch für Büros, Hotels usw. Der Luftauslass sichert die Zufuhr der frischen Luft ohne die Entstehung von Geräusch und unangenehmem Luftzug. Die aus dem Luftauslass ausgelassene Luft schafft der sog. Coanda-Effekt. Dieser Effekt verhindert der Ablenkung des Luftstroms von der Decke in die Aufenthaltszone, bevor die annehmbare Temperatur erzielt wird. Max. Temperaturdifferenz ΔT ist 10K. Für die Erzielung des Coanda-Effekts muss der Abstand zwischen dem BOR-R und der Decke max. 30 cm groß sein.

BOR-R eignet sich auch für die Systeme mit dem variablen Luftvolumenstrom (VAV), weil das Luftverteilungsmuster in ganzem Umfang des Luftstroms wohl erhaltet wird.  Er kann auch für die Zu- und Abluft verwendet werden.

Der Wandauslass ist mit dem Einstellmechanismus für die Einstellung des Luftvolumenstroms ausgestattet. Dieser Mechanismus ist von außen erreichbar und wird bei einem bewegenden Halter gesteuert, der sich in einer Nute bewegt. Die Nute wird auf dem Körper des Luftauslasses platziert. Auf der Kante befindet sich auch das Loch für die Ablesung des Druckverlustes. Wenn der K-Faktor und Δp_d  bekannt sind, kann der genaue Luftvolumenstrom durch den Luftauslass festgestellt werden.

Dieser Wandauslass wird gerade an das Rundrohr installiert und verfügt über den Anschlussstutzen mit der Gummidichtung. Auf dem Körper des Wandauslasses befinden sich vier Löcher, die für die Befestigung an die Wand mithilfe von Schrauben dienen. Für die genaue Befestigung an die Wand soll die Frontplatte durch einfaches Ziehen nach außen demontiert werden.

Der Wandauslass muss so befestigt werden, um sich die Konsole des Einstellmechanismus in der horizontalen Lage zu befinden. Der Halter des Einstellmechanismus sollte aufwärts gerichtet werden, um der Halter nach der Beendigung der Installation hinter die Frontplatte versteckt zu bleiben.

KONIKA 250 ist ein selbstständiger runder Deckenauslass, der aus dem verzinkten Stahlblech hergestellt wird und für die Zu- oder Abluft dient. Der Auslass ist weiß (RAL 9003) und ist die passende Wahl in die Verwaltungsräume oder Geschäftsräume.

Verfügbar in den Durchmessern ø160, ø200, ø250 und ø315 mm.

Zum Bestandteil der Lieferung gehört auch die Konsole für die Fixierung an das Rundrohr Konika Bar. Es ist empfohlen, den Luftauslass zusammen mit einem Anschlusskasten THOR zu montieren, der für die Einstellung des genauen Luftvolumenstroms dient. Er ist für die Deckenmontage bestimmt. Der Deckenauslass kann direkt an das Rohr (ø160-315) angeschlossen werden.

Der Deckenauslass verteilt kalte oder warme Luft. Dank der hohen Induktion kann die maximale Temperaturdifferenz der Zu- und Innenluft bis ΔT=12K betragen.

Montage
Für den guten Lauf ist es nötig, vor den Anschlusskasten THOR ein gerades Stück des Rohrs, dessen Länge viermal länger als sein Durchmesser ist, und zwischen dem Kasten und Luftauslass ein gerades Rohr (Länge=1 x Rohrdurchmesser) einzubauen. Konika wird an das Rundrohr mithilfe von einem Bajonettverschluss Konika Bar befestigt, der zunächst an das Rohr befestigt wird und zuletzt der Auslass angesteckt und mit der Schraube befestigt wird.

EFF ist ein Abluftventil geeignet für die Decken- oder Wandmontage. Mithilfe der Gegenmutter kann die verstellbare Zentralscheibe befestigt werden, dank welcher der Luftdruck und damit auch der Luftvolumenstrom geregelt werden können.

Das Ventil wird aus dem verzinkten Stahlblech hergestellt. Der Standardfarbton ist weiß RAL9003. Die Größe von EFF 160 kann auch für die Anbindung an das Rohr mit dem Durchmesser ø150 verwendet werden.

Das Ventil kann mithilfe des Montagerahmens RFU/RFP oder direkt an das Spirorohr eingebaut werden.

Balance-S ist ein rundes Zuluft-Tellerventil, das aus dem Körper und verstellbaren aerodynamisch geformten Kegel besteht. Es kann für die Decken- oder Wandmontage wie auch für die Abluft verwendet werden.

Das Ventil wird aus dem recyclingfähigen Polypropylen hergestellt und ist für die Lufttemperaturen bis 100 °C geeignet. Sein Material ist auch beständig gegen die Mehrheit von Chemikalien in geringer Konzentration. Das Ventil hat den weißen Farbton RAL 9003.

Die Zentralscheibe des Ventils ist mit dem Körper durch die Achse mit der Gewinde verbindet, was die genaue Einstellung der Größe von der Lücke ermöglicht, um den Luftvolumenstrom zu regulieren.

Rundes Zuluftventil TFFC RAL9003 mit der einstellbaren Zentralscheibe mit der Fixationsmöglichkeit der Position mithilfe von der Gegenmutter. Es ist möglich, den Gesamtdruck und damit auch den Luftvolumenstrom stufenlos einzustellen.

Zum Bestandteil der Packung von Ventilen TFFC gehört auch das Montagerahmen.

Die Ventile sollten nur für die Zuluft angewendet werden.

TSK-100 ist ein runder Deckenauslass mit verstellbarem Schlitz und perforierter Frontplatte. Er kann auch für die Abluft verwendet werden.

Der Deckenauslass besteht aus zwei Teilen, die in verschiedenen Positionen eingestellt werden können, um die geforderte Reichweite der Luftströmung zu erzielen. Der Luftauslass kann auch für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft von der gekühlten Luft ΔT = 10K verwendet werden.

Das Material des Luftauslasses besteht aus weißem verzinkten Stahlblech RAL 9003 (Glanz 30 %).

Montage
TST wird direkt an das Rundrohr gesteckt. Wenn das Ventil in den Anschlusskasten PER gesteckt ist, soll vor dem Kasten ein gerades Rohrstück legt. Das Rohr muss viermal länger sein als sein Durchmesser.

IGK ist ein Ansauggitter aus dem quadratischen verzinkten Stahlblech, das für Die Zu- oder Abluft für die Außenmontage dient.

Das Gitter verfügt über einen Rundanschluss, der die Gummidichtung und auch das Insektenschutzgitter enthält.

IGC ist ein rundes Gitter, das für Die Zu- oder Abluft für die Außenmontage dient.

Es ist mit dem Schutznetz aus dem rostfreien Stahl ausgestattet (8x8 mm). Verfügbare Durchmesser ø100-250 mm.

Das Gitter wird aus dem Aluminium hergestellt. Der Lamellenabstand ist 14 mm, die Lamellenneigung ist 35°.

Das Gitter wird an das Rundrohr gesteckt und mit den Schrauben durch die vorbereitete Löcher befestigt.

EFFC ist ein Abluftventil geeignet für die Decken- oder Wandmontage. Mithilfe der Gegenmutter kann die verstellbare Zentralscheibe befestigt werden, dank welcher der Luftdruck und damit auch der Luftvolumenstrom geregelt werden können.

Das Ventil wird aus dem verzinkten Stahlblech hergestellt. Der Standardfarbton ist weiß RAL9003. Das EFFC 160 Ventil kann mit seiner Größe auch für die Anbindung an das Rohr mit dem Durchmesser ø150 verwendet werden.

Zum Bestandteil der Lieferung des EFFC Ventils gehört auch das Montagerahmen.
